Sistema de Investigación de Recursos Geológicos e Hidrogeológicos mediante Tomografía Remota Térmica

El Objeto de la Tomografía Remota Térmica es el estudio geológico e hidrogeológico de grandes superficies caracterizando lo siguiente:

  • Identificación, hasta una profundidad aproximada de 4.000 m, de zonas saturadas, no saturadas, aguas de renovación y sin renovación aparente
  • Caracterización geométrica de las grandes estructuras y formaciones acuíferas.
  • Definición de límites y relaciones hídricas entre unidades y acuíferos.
  • Identificación de áreas de recarga y descarga de flujos profundos.
  • Identificación de sectores de salidas de aguas continentales al mar e intrusión marina.
  • Determinación de zonas favorables para la acumulación de recursos hídricos subterráneos.
  • Identificación de zonas de interés geotérmico.

La Termografía Remota Térmica (TRT) constituye un método de investigación geofísica para la investigación del campo térmico natural de la Tierra y se configura como una potente herramienta para la identificación de estructuras geológicas y la prospección y conocimiento exhaustivo de los recursos hídricos subterráneos y geotérmicos en grandes zonas.

El método se basa en la afirmación de que el campo endogeotérmico (Flujo de Calor Endógeno) de la Tierra se puede determinar mediante el procesamiento del campo térmico en la superficie caracterizado mediante un sondeo remoto en el rango infrarrojo térmico.

Este campo endogeotérmico se estudia a través de la temperatura de radiación terrestre, que constituye la variable a analizar, y mantiene las siguientes relaciones:

  • La temperatura de radiación calculada y la temperatura termodinámica de la superficie terrestre (no la del aire suprayacente) están vinculadas por la emisividad de la superficie terrestre.
  • La temperatura termodinámica de la superficie terrestre, Tt, está asociada al flujo endógeno y a procesos termodinámicos del sistema suelo-atmósfera.

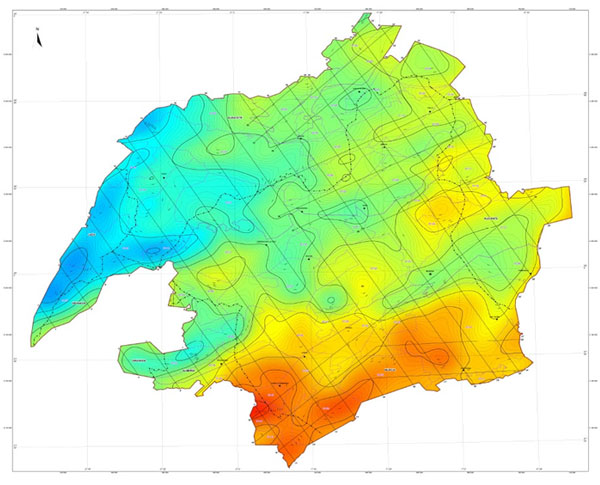

Mapa Termográfico
Los colores azules y verdes corresponden a flujos térmicos descendentes, zonas de alta permeabilidad asociadas a zonas de recarga hídrica. Determinan la existencia de recursos hidrogeológicos

Definición de la morfoestructura geológica en profundidad

  • Las zonas de concentración de esfuerzos y tensión se muestran como zonas de máximos térmicos, ya que es en donde se desarrollan los mayores esfuerzos compresivos y distensivos relacionados con estructuras de deformación y plegamiento.
  • Las zonas de cizalla y fractura aparecen como zonas de mínimos térmicos ya que es en éstas en donde los esfuerzos son menores. En estas zonas, al estar altamente fisuradas, se favorece la circulación de fluidos lo que reduce su temperatura.
  • Como interpretación general se asocia a las imágenes más próximas a la superficie con un gran número de máximos y mínimos térmicos que denotan la gran complejidad estructural en superficie. A medida que las imágenes corresponden a mayores profundidades desaparecen gran parte de estas estructuras menores permaneciendo únicamente las de mayor importancia.

Ventajas

La utilización de imágenes de satélite procesadas mediante el método TRT como herramienta de trabajo presenta las siguientes:

  • Permite investigar amplios territorios. Se pueden analizar escenas de 185×170 Km, semiescenas y cuarto de escenas para LANDSAT-7.
  • Permite alcanzar grandes profundidades de investigación ofreciendo datos temporales homogéneos sobre la superficie estudiada.
  • Los costes de investigación en comparación con métodos tradicionales son drásticamente inferiores.

Las limitaciones del sistema derivan de la escala de investigación (1:100.000) y de la disponibilidad de imágenes con la calidad adecuada (<10% nubosidad)

Referencias

Cuenca Hidrográfica Río Júcar

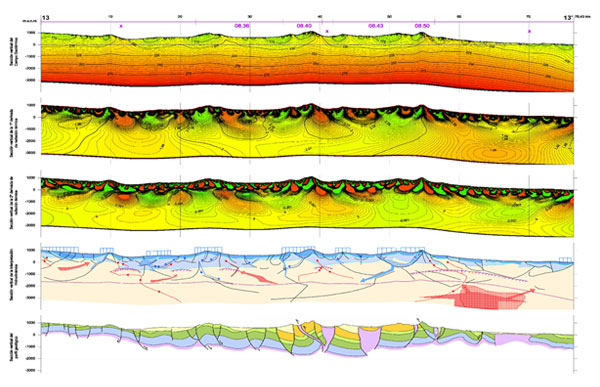

Cuenca Hidrográfica Río Júcar. Perfiles endogeotérmicos, hidrodinámicos y estructurales

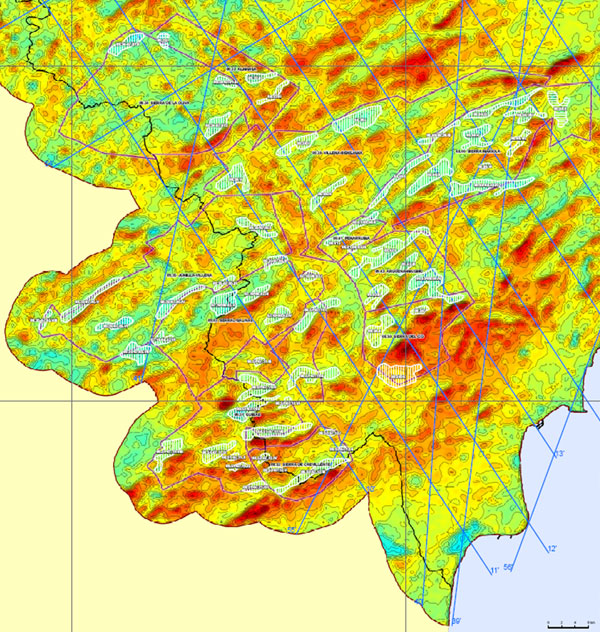

 Cuenca Hidrográfica Río Júcar. Zonas de interés hidrogeológico en la Cuenca del Vinalopó

Cuenca Hidrográfica Río Júcar. Zonas de interés hidrogeológico en la Cuenca del Vinalopó

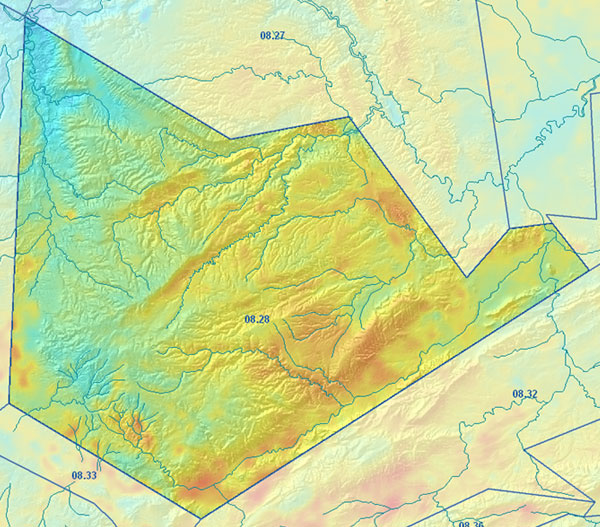

Cuenca Hidrográfica Río Júcar. Interpretación hidrogeológica de la U.H. 08.28 Caroch Sur

Cuenca Hidrográfica Río Júcar. Interpretación hidrogeológica de la U.H. 08.28 Caroch Sur

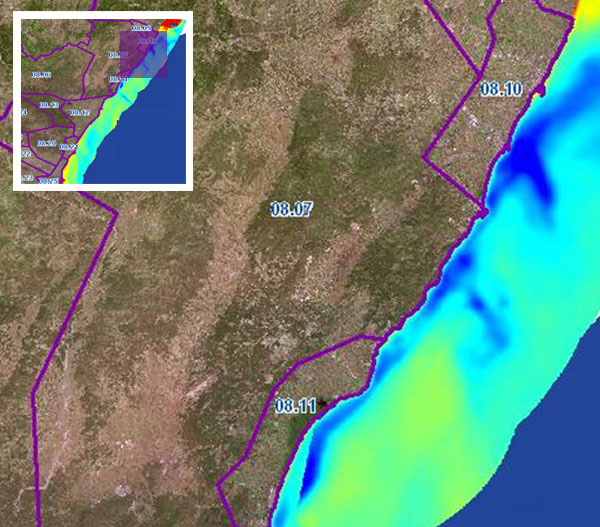

Cuenca Hidrográfica Río Júcar. Zonas de intrusión marina en UUHH

Cuenca Hidrográfica Río Júcar. Zonas de intrusión marina en UUHH: 08.07. Maestrazgo, 08.10. Plana de Vinaroz-Peñíscola, 08.11. Plana de Oropesa-Torreblanca
